Стальные отводы: общая информация

25 июня 2024

Стальные отводы — соединительные трубопроводные элементы, которые изменяют направление потока в системе.
В статье будут рассмотрены различные аспекты применения отводов, их классификация по углу поворота и способу производства изделий. Также обозначим самые популярные материалы, их применимость в различных условиях эксплуатации, стандарты изготовления, которые регулируют качество и безопасность трубопроводной системы.

Применение отводов

Отводы используют на предприятиях нефтегазовой, химической, энергетической промышленностях, в сфере ЖКХ и водоснабжения, и прочих. Их назначение - транспортировка веществ, таких как жидкости, газы или пар, по магистрали.

Маркировка отводов

  • Диаметр изделия (D). Она указывает на наружный диаметр трубы, к которой предназначен отвод.
  • Радиус изгиба (R) указывает на радиус изгиба отвода, то есть на расстояние от центра изгиба до оси трубы. Например, в обозначении "90-3,5–2,5" 2,5 - радиус изгиба в мм.
  • Толщина стенки (S) указывает на толщину стенки трубы, из которой изготовлен отвод.
  • Класс точности изготовления - этот символ указывает на допустимое отклонение от геометрических параметров. Их разделяют на классы А или Б.
  • Основные характеристики отвода: угол поворота, способ производства, материал, стандарт изготовления и т.д.

Классификация отводов

Классификация отводов по углу поворота.

Трубопроводная арматура бывает кратная (90 градусов, 45 градусов), радиусная (длиннопроходная) или специальная (с переменным углом поворота). В данном случае они обозначаются так: отвод 90, отвод 180, отвод 30, отвод 45, отвод 60 и прочие.

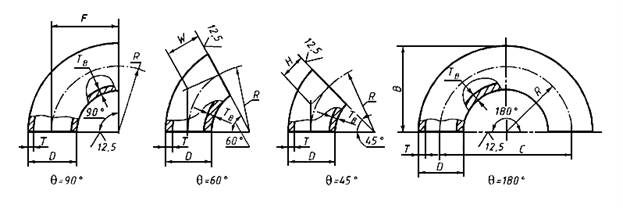

классификация отводов по углу поворота

Виды отводов по способу производства.

  • Крутоизогнутые отводы – обозначение в маркировке: ОК, Пример: стандартное обозначение: отвод П90-57*5 ст.09Г2С ГОСТ 17375-2001, либо отвод ОК 90-57(5 К48)-16,0-0,6-09Г2С-1,5DN-УХЛ ТУ 1468-001-45686130-2020
  • Штампосварные отводы – обозначение ОКШ, Пример: Отвод ОКШ 90-108(12 К48)-25,0-0,6-1,5DN-УХЛ ТУ 1468-001-45686130-2020
  • Сварные секционные – обозначение ОСС, Пример: отвод 90 1420х14 09Г2С-12 ОСТ 36-21-77
  • Гнутые – ОГ и ГО, Пример: Отвод ОГ 75 114(8К52)-4,0-0,75-5DN-750/750-ст.13ХФА
  • Точеные. Пример: По ГОСТ 22820, СТО, ОСТ и другим нормативам.

Материал отводов.

Чаще всего это углеродистая, легированная, нержавеющая стали. Они обладают наибольшей прочностью, устойчивостью агрессивным средам.
Самые популярные из них:
• ст. 20 - материал с повышенной твердостью, у которого отсутствуют ограничения по сварке;
• 09г2с - устойчива к температурным колебаниям, поэтому используется в условиях низких температур;
•13ХФА - обладает повышенной коррозионной стойкостью и хладостойкостью для нефтегазопроводов.
•12х18н10т - нержавеющая сталь, отличается особой стойкостью к коррозии.

Классификация отводов по стандарту изготовления.

Трубопроводная арматура производятся на основе ГОСТ, ОСТ и ТУ.

Государственный стандарт (ГОСТ) для продукции межотраслевого значения. Требования разрабатываются государственными отраслевыми структурами, утверждаются Межгосударственным советом по стандартизации, метрологии и сертификации. Например: ГОСТ 17375-2001 - ОТВОДЫ КРУТОИЗОГНУТЫЕ ТИПА 3D.

отвод по ГОСТ 17375

Отраслевой стандарт (ОСТ) устанавливается на продукцию, необходимую для обеспечения качества в определенной отрасли. Сюда входят отдельные виды продукции, инструмент, оснастка, сырье и материалы для внутриотраслевого применения. Например: ОСТ 34-10.699-97 устанавливает конструкцию и размеры крутоизогнутых отводов из сталей перлитного класса для трубопроводов тепловых и атомных электростанций.

Технические условия (ТУ) разрабатывает предприятие–производитель и утверждает отраслевое министерство.

Отводы играют важную роль в различных сферах промышленности и строительства. Их разнообразие и спецификация позволяют учитывать особенности конкретных систем, обеспечивая оптимальную работу трубопроводов. Правильный выбор способствует снижению гидравлического сопротивления, что в свою очередь повышает эффективность системы. Важно также помнить о том, что неправильное применение отводов может привести к утечкам, повреждениям и дополнительным расходам на обслуживание. В целом, понимание особенностей и правильное использование изделий является ключевым фактором для обеспечения безопасности, эффективности и долговечности инженерных систем.
Стоимость стальных отводов и самые приемлемые цены на них, предлагают официальные дилеры или заводы изготовители данной продукции, такие как производитель ООО «АТМЗ». Стальные отводы по любым стандартам из вышеперечисленных марок стали поставляет во все регионы России, в том числе Екатеринбург, Челябинск, Москва, Санкт-Петербург.
